01

本科技裝備所取得的知識產權明細

外觀專利	202030050619.X	多參數氣體測定儀	北京凌天
外觀專利	202130194448.2	多參數測定器（本安型）	北京凌天
實用	202121097726.3	一種多參數氣體測定器	江蘇凌天智能科技有限公司

02

生產實景

03

庫存實拍

04

發貨實拍

滿足井下避險環境系統要求，可測量CO_2、CH₄、O₂、CO

能測量CO₂含量的多參數氣體測定器

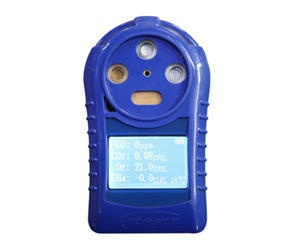

CD4（A）多參數氣體測定器 Portable Multi-gas Detector r

一、 產品用途和適用范圍

用途：

CD4（A)多參數氣體測定器（以下簡稱測定器）可同時連續檢測CH₄、O₂、CO、CO₂ 共4種氣體的濃度，

并可超限報警，測定器采用8位微控制器作為控制單元，采用高精度檢測元件，靈敏度高、響應速度快，

屏幕采用寬溫范圍的128*64液晶，顯示清晰可靠。當環境中檢測到待測氣體的濃度達到或超過或低于

預置報警值時，測定器立即發出聲光報警。

適用于： 井下緊急避險環境。

1：液晶2：載體催化元件 3：功能鍵4：硫化氫傳感器5：一氧化碳傳感器 6：LED報警透明窗 7：氧氣傳感器 8：開機鍵 9：充電口

二、 產品特點

能測量CO₂含量的多參數氣體測定器

配備硅膠套，跌落性能好

三、 技術原理

測定器工作原理如下：環境中的被測氣體及溫濕度經過測定器陣列，轉化為數字信號，該信號送至MCU內部進行運算處理和補償，最終顯示在240×64點陣液晶上。根據測定器的測量結果，測定器作出相應的動作，同時控制狀態指示、語音提示、電池電壓、報警輸出以及鍵盤輸入并做出相應的處理。

采用專用的充電芯片，配合CPU全程監控，并采用不間斷電源切換方式，實現系統的斷電后連續運行。

技術參數

1. ※能測量：甲烷、一氧化碳、氧氣和二氧化碳?xì)怏w濃度；

CH4：（0.00-4.00）% CH4；

O2：（0-25）% O2；

CO：（0-1000×10-6CO；

CO2：（0.00-5.0）% CO2；

2. 指示方式：LCD顯示實時數據及系統狀態、聲光報警、故障及欠壓指示；

3. 儀器聲級強度在距訊響器1米遠處應不小于75dB(A)；光信號在黑暗處的能見度不小于20米遠；

4. ★測定器采用防爆電源；

5. 工作時間：≥10h（非報警狀態）；

6. 防護等級：IP54。

7. ★有防爆認證EXibI和煤安認證。
